Boulons en titane de grade 2 vs grade 5 : Guide de performance et d’ingénierie
Choisir des boulons en titane ne se résume pas à sélectionner un matériau léger ou résistant à la corrosion. Pour les applications structurelles, notamment dans les motos et autres machines de haute performance, la qualité du titane détermine le comportement du boulon sous charge, vibrations et fatigue à long terme.
Lors de la comparaison boulons en titane de grade 2 contre boulons de grade 5Les principales différences résident dans les propriétés mécaniques, l'adéquation structurelle et les limites d'application plutôt que dans la finition de surface ou la similarité visuelle.
Comprendre ces différences est essentiel pour les ingénieurs, les constructeurs et les acheteurs qui souhaitent garantir à la fois des performances prévisibles et une sécurité à long terme en conditions réelles d'utilisation.
Pourquoi le choix du grade de titane est important pour les boulons
Les boulons ne sont pas des accessoires, mais des éléments de structure. Contrairement aux fixations décoratives, ils sont conçus pour serrer, aligner et fixer des pièces soumises à des contraintes continues en fonctionnement.

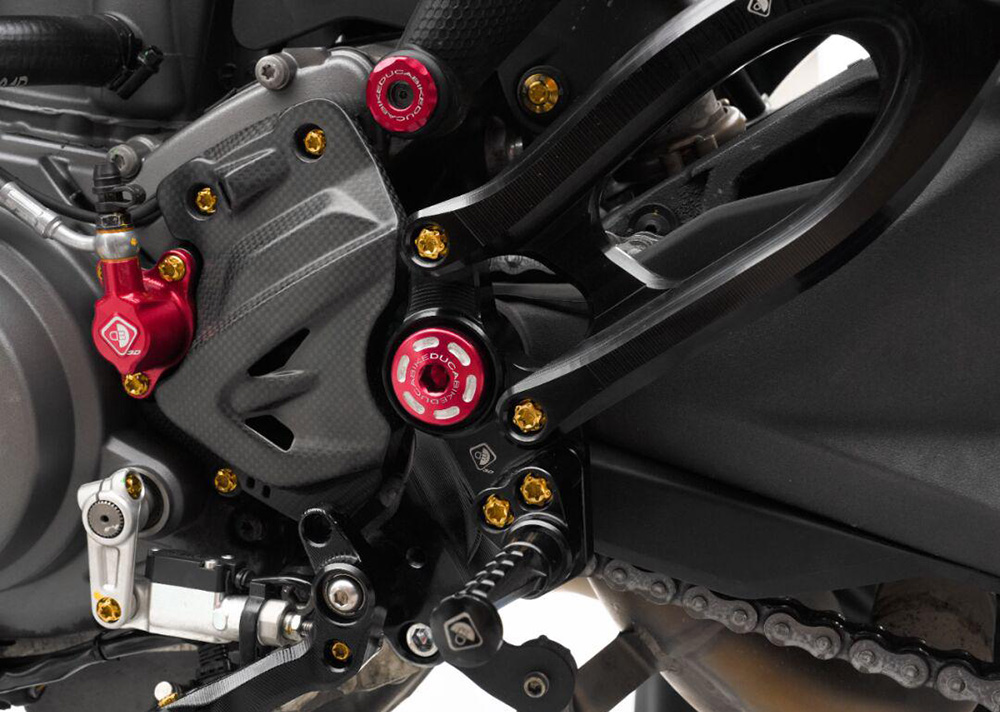

Sur les motos, les boulons sont soumis à des vibrations, des charges dynamiques, des cycles thermiques et des chocs occasionnels. Dans ces conditions, la qualité du titane influe directement sur la fiabilité et la durée de vie.
Choisir une nuance de titane inadaptée peut entraîner une déformation plastique, une perte de précharge ou une rupture prématurée par fatigue. Les ingénieurs évaluent boulons en titane de grade 2 contre boulons de grade 5 Il faut considérer le choix de la qualité comme une décision mécanique fondamentale, et non comme une décision purement esthétique.
Conseil d'expert : Dans les zones à forte chaleur telles que les systèmes de freinage, même une perte mineure de précharge due à un mauvais choix de qualité peut s'aggraver rapidement sous l'effet de cycles thermiques répétés.
Aperçu des nuances de titane utilisées dans les boulons
Les nuances de titane définissent la composition chimique et le comportement mécanique du matériau. Pour les fixations, le titane se divise généralement en deux catégories :
- titane commercialement pur, en mettant l'accent sur la résistance à la corrosion et la ductilité
- alliages de titane, conçus pour une résistance et une endurance à la fatigue supérieures
Pour les boulons, cette distinction est cruciale. Les fixations sont généralement soumises à des charges de traction et à des cycles de contrainte répétés, ce qui rend les nuances alliées bien plus adaptées aux applications structurelles.
Parmi toutes les notes disponibles, boulons en titane de grade 2 contre boulons de grade 5 Ce sont les comparaisons les plus fréquemment évoquées car chaque qualité remplit une fonction mécanique clairement différente.
Qu'est-ce que le titane de grade 2 ?
Composition du matériau et propriétés mécaniques
Le titane de grade 2 est classé comme titane commercialement pur, ne contenant que des traces de titane.

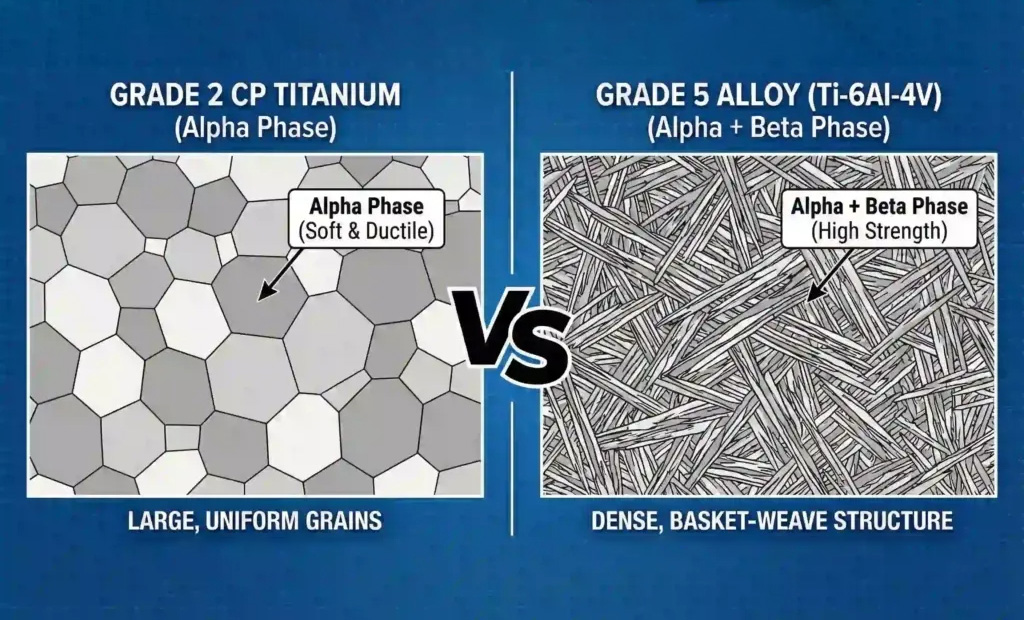

Elle contient de l'oxygène, du fer et d'autres éléments. Sa microstructure privilégie la stabilité chimique et une résistance uniforme à la corrosion plutôt qu'une résistance mécanique élevée.
Résistance, ductilité et résistance à la corrosion
L'acier de grade 2 offre une excellente résistance à la corrosion, notamment en milieux humides, marins ou chimiquement agressifs. Sa ductilité permet une déformation notable avant fissuration, ce qui peut s'avérer utile dans certaines applications à faible contrainte. Cependant, ses limites mécaniques sont évidentes : sa résistance à la traction typique se situe entre 345 et 450 MPa à température ambiante (20 °C), avec une endurance à la fatigue limitée par rapport aux alliages de titane.
Cela signifie que le grade 2 est performant là où la corrosion est prédominante, mais qu'il n'est pas conçu pour des charges soutenues ou des contraintes cycliques.
Applications typiques des boulons en titane de grade 2
Les boulons en titane de grade 2 sont particulièrement adaptés aux applications non structurelles, notamment :
- Supports de carénage
- Couvercles et boîtiers
- Supports légers
- Composants cosmétiques ou allégés
Dans la fabrication de motos, on utilise couramment des boulons en titane de grade 2 à ces emplacements. La finition visuelle et la résistance à la corrosion priment sur la résistance mécanique.
Qu'est-ce que le titane de grade 5 (Ti-6Al-4V) ?

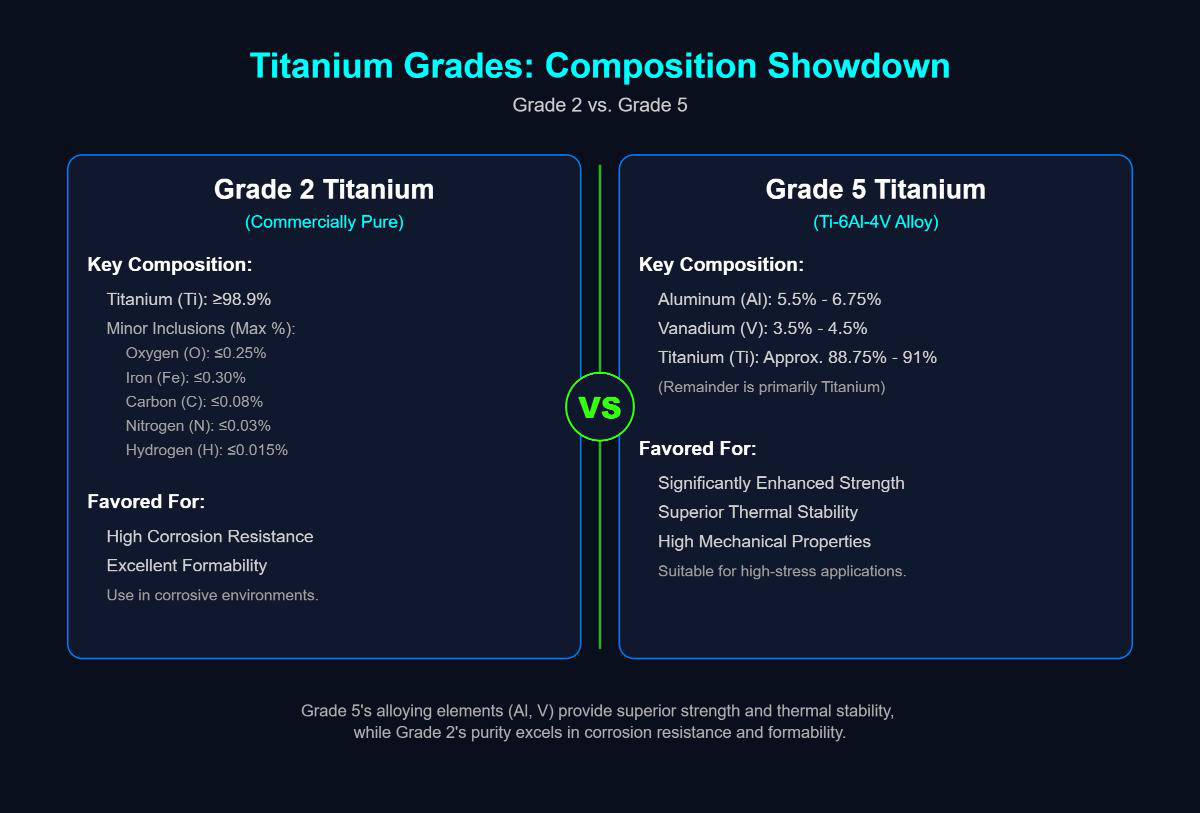

Composition des alliages et son importance
Le titane de grade 5 est généralement désigné par la lettre Ti-6Al-4V et contient environ 6 % d'aluminium et 4 % de vanadium. Ces éléments d'alliage améliorent considérablement la résistance, la rigidité et la résistance à la fatigue, tout en conservant un excellent rapport résistance/poids.
C’est cette structure d’alliage qui rend le grade 5 plus adapté aux environnements mécaniques exigeants.
Résistance à la traction et performances en fatigue
À température ambiante (20 °C), le grade 5 offre généralement une résistance à la traction de 895 à 1000 MPa, soit plus du double de celle du grade 2. Sa résistance à la fatigue sous charge cyclique est sensiblement plus élevée, ce qui lui permet de maintenir la force de serrage sous vibrations et variations thermiques.
Pourquoi la norme pour les boulons de structure est la classe 5
Dans les domaines de la visserie en titane de qualité aérospatiale, du sport automobile et des machines hautes performances, le grade 5 est le choix par défaut pour les applications porteuses. Il offre la marge mécanique requise pour les applications critiques en matière de sécurité, ce qui le distingue nettement du grade 2 lors du choix d'une visserie.
Boulons en titane de grade 2 vs grade 5 — Principales différences
Bien que les deux qualités offrent une résistance à la corrosion et une réduction de poids par rapport à l'acier, leurs propriétés mécaniques diffèrent nettement.
| Propriété | Boulons en titane de grade 2 | Boulons en titane de grade 5 |
| Résistance à la traction (MPa, 20 °C) | 345–450 | 895–1000 |
| résistance à la fatigue | Limité | Excellent |
| Ductilité | Haut | Modéré |
| résistance à la corrosion | Excellent | Excellent |
| Adéquation structurelle | Non structurel uniquement | Structurelle et porteuse |
| Utilisation typique | Décoratif / faible charge | Composants critiques pour la sécurité |
La principale différence réside dans la capacité structurelle. Le grade 2 privilégie la formabilité et la résistance à la corrosion. Le grade 5 est conçu pour supporter des charges soutenues et des contraintes cycliques.
Quel type de titane est le meilleur pour les boulons de moto ?
Les motos imposent des charges complexes et dynamiques aux fixations. Les forces de freinage, les mouvements de la suspension et les vibrations du moteur sollicitent constamment la précharge des boulons.

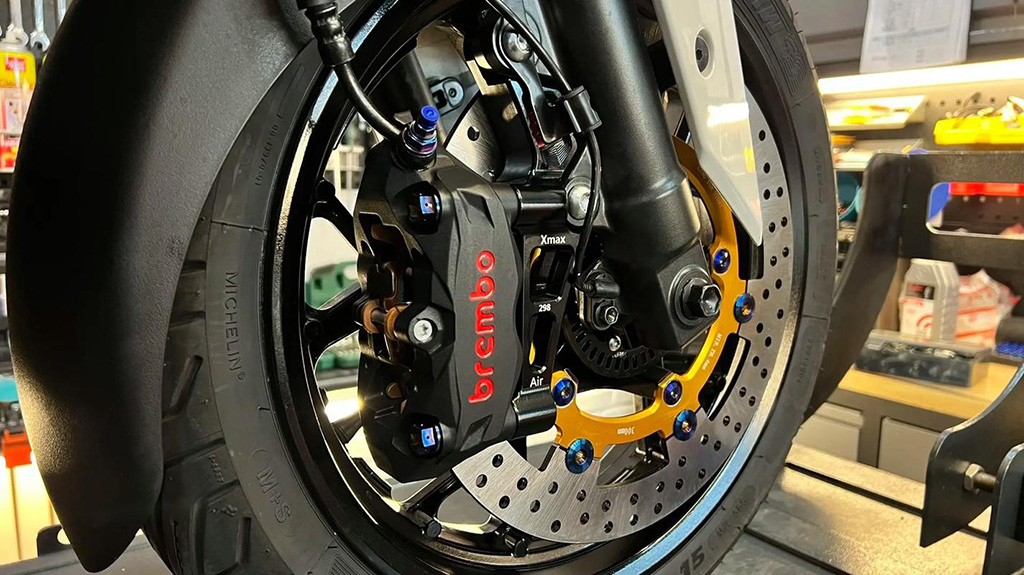

Compte tenu des conditions réelles d'utilisation, les boulons en titane de grade 5 sont fortement recommandés pour :
- supports d'étriers de frein
- biellettes de suspension
- fixations liées au moteur
- connexions du châssis et du sous-châssis
L'utilisation de boulons de classe 2 dans ces zones présente un risque inutile. Par exemple, une utilisation incorrecte de boulons de classe 2 pour les étriers de frein peut entraîner une perte de précharge sous l'effet de cycles thermiques répétés. Ce problème est fréquemment constaté lors des contrôles techniques en sport automobile. À l'inverse, les boulons de classe 5 garantissent une précharge stable dans les mêmes conditions.
Choisir les boulons en titane adaptés aux applications structurelles
Questions clés que les ingénieurs et les acheteurs devraient se poser
Avant de choisir une vis en titane, il est essentiel d'évaluer :
- Le boulon est-il porteur ?
- Sera-t-il soumis à des contraintes cycliques ou vibratoires ?
- L'application est-elle critique pour la sécurité ?
- Maintient-il sa précharge dans des conditions de chaleur et de mouvement ?
Si la réponse est oui, la classe 5 est l'exigence de base pour les boulons structuraux en titane.
Certifications, normes et contrôle de la qualité
La qualité du matériau à elle seule ne suffit pas. Les boulons de structure doivent être conformes aux normes reconnues telles que l'ASTM B348 (barres et billettes de titane) et l'ISO 6892-1 (essais de traction des matériaux métalliques à température ambiante).
Tout aussi important, la qualité de fabrication détermine si un boulon de classe 5 peut réellement offrir les performances de fatigue attendues. La méthode de formage du filetage, la régularité du traitement thermique et le contrôle dimensionnel influent tous sur la stabilité de la précharge à long terme sous contrainte cyclique.
Pour une discussion plus approfondie des contrôles de production et des normes de qualité, notre équipe d'ingénieurs peut vous fournir des conseils détaillés en fonction de votre application spécifique.
En conclusion : 2e ou 5e année ?
La décision entre boulons en titane de grade 2 contre boulons de grade 5 Le choix du titane doit toujours être guidé par les exigences de l'application plutôt que par le coût ou l'esthétique. Le titane de grade 2 convient parfaitement aux applications non structurelles nécessitant une résistance à la corrosion, tandis que le titane de grade 5 demeure le choix privilégié pour les systèmes porteurs et les systèmes critiques pour la sécurité.
Pour les applications moto et hautes performances, le choix entre la classe 2 et la classe 5 ne relève pas de l'optimisation, mais de la sécurité mécanique. En cas de doute sur la classe la plus adaptée à votre application, consultez un ingénieur spécialisé en fixations avant de prendre votre décision.
FAQ
1. Puis-je mélanger des boulons de classe 2 et de classe 5 sur le même composant ?
Oui, mais seulement si les chemins de charge sont clairement identifiés. Les boulons de structure doivent toujours être de classe 5, tandis que ceux situés dans des positions moins critiques peuvent être de classe 2.
2. Existe-t-il un moyen visuel de distinguer les boulons de classe 2 des boulons de classe 5 ?
Dans la plupart des cas, les boulons de classe 2 et de classe 5 sont visuellement identiques. Seul un certificat de matériau ou un étiquetage approprié permet de les identifier avec certitude.
À propos de notre équipe d'ingénierie
Cet article a été relu et validé par notre équipe d'ingénieurs spécialisés dans la visserie en titane. Nous possédons plus de 10 ans d'expérience dans la fabrication et l'usinage sur mesure de boulons en titane.
Toutes les caractéristiques techniques sont rigoureusement vérifiées afin de répondre aux normes internationales et validées par des applications concrètes sur moto. Nous proposons également la fabrication de fixations en titane sur mesure, sur demande.
Références
1. ASTM B348 – Spécification standard pour les barres et billettes de titane et d'alliages de titane
2. ISO 6892-1 – Matériaux métalliques — Essais de traction — Partie 1 : Méthode d'essai à température ambiante
