Processus de fabrication des boulons en titane : de la sélection des matériaux à la fixation finie
Dans l'ingénierie moderne, les fixations en titane ne sont plus considérées comme de simples éléments de quincaillerie. Les ingénieurs et les préparateurs de véhicules de performance attendent désormais des fixations qu'elles permettent de réduire le poids, de résister à la fatigue et à la corrosion, et même qu'elles présentent un aspect esthétique. Pourtant, de nombreux acheteurs pensent encore que les boulons en titane sont simplement des pièces usinées CNC à partir de barres.
En réalité, le processus de fabrication des boulons en titane Ce procédé exige des étapes rigoureusement contrôlées qui combinent métallurgie, forgeage, usinage de précision, traitement thermique, renforcement des filetages et finition de surface. Ce guide explique chaque étape de la production, de la sélection des matériaux à la finition finale. Il aide les ingénieurs et les équipes d'approvisionnement à prendre des décisions plus éclairées et à éviter les idées reçues.
Choisir le bon matériau en titane
Titane ou alliage de titane ? Clarification de la terminologie
Sur les marchés industriels et du sport automobile, le terme « boulons en titane » désigne rarement du titane commercialement pur. Il fait presque toujours référence à l'alliage de titane Ti-6Al-4V (grade 5), généralement spécifié par les normes ASTM B348 et ISO 5832.
Le titane commercialement pur (grade 2) offre une excellente résistance à la corrosion, mais ne possède pas la résistance à la traction requise pour les fixations soumises à de fortes charges. C'est pourquoi la plupart des fixations industrielles et de haute performance sont en alliage de titane. Cette distinction est fondamentale pour le processus de fabrication des boulons en titane.
Pourquoi utilise-t-on du titane de grade 5 dans les fixations haute performance ?
Le titane de grade 5 est devenu la norme car il offre un équilibre exceptionnel de propriétés :
• Rapport résistance/poids exceptionnel
• Excellente résistance à la fatigue sous charges cycliques
• Compatibilité avec le forgeage à chaud et le roulage de filetage
• Utilisation éprouvée dans les environnements aérospatiaux et de sport automobile

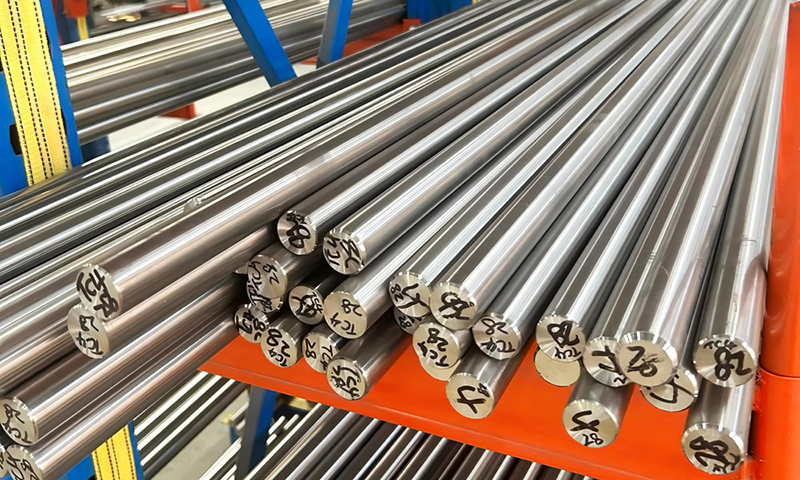

Les boulons haute performance sont généralement fabriqués à partir de barres d'alliage de titane recuites ou traitées thermiquement (mise en solution et vieillissement). Cet état garantit des propriétés mécaniques stables et prévisibles avant le début de la fabrication.

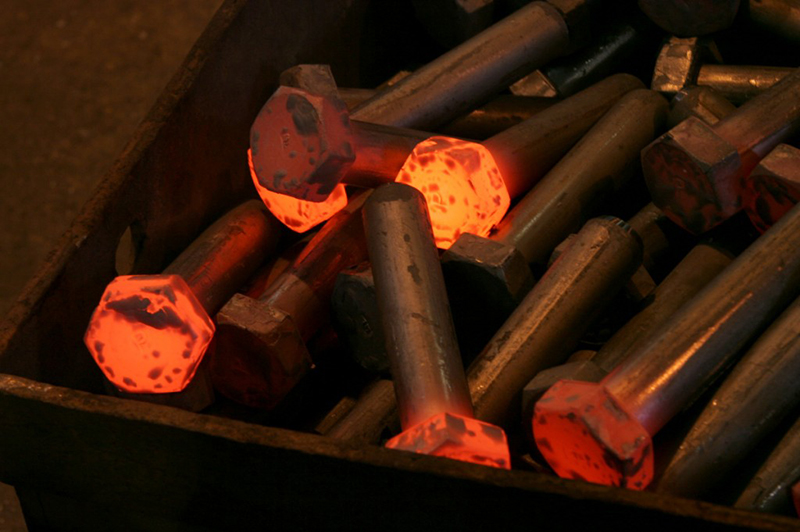

Forgeage à chaud de l'ébauche de boulon
L'intégrité structurelle est largement déterminée lors du formage primaire. Les fabricants de premier plan privilégient le forgeage à chaud à l'usinage complet à partir de barres. processus de fabrication des boulons en titane.
Pourquoi les boulons en titane sont forgés plutôt qu'usinés entièrement
La fabrication des boulons en titane se fait généralement à partir de fils ou de barres d'alliage de titane préparés pour le traitement à chaud. Le matériau est ensuite chauffé et mis en forme par frappe à chaud ou d'autres procédés de forgeage afin de former la tête et la tige du boulon en une seule opération.
Le contrôle de la température joue un rôle crucial dans ce processus. Le titane doit être forgé dans une plage de températures étroite afin d'éviter la formation d'une couche superficielle alpha, une couche fragile enrichie en oxygène qui peut réduire la résistance à la fatigue.
Avantages structurels des boulons en titane forgé
Le forgeage à chaud offre plusieurs avantages clés :
Alignement du flux de grains — Le processus de forgeage aligne la structure interne du grain avec la géométrie du boulon, améliorant ainsi sa résistance à la charge.
Transition tête-jambe plus marquée — Il s'agit de l'une des zones les plus sollicitées d'une fixation et elle bénéficie grandement d'un flux de grains continu.
résistance à la fatigue améliorée — Les boulons en titane forgé offrent une meilleure fiabilité sous l'effet des vibrations et des cycles de charge répétés.
Production à grande échelle constante — Le forgeage permet une production stable et répétable tout en maintenant les performances mécaniques d'un lot à l'autre.

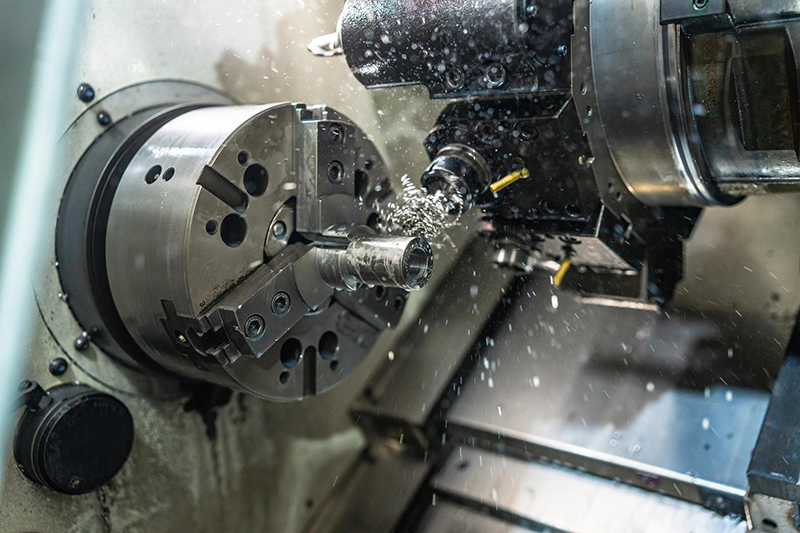

Usinage de précision CNC
Le forgeage définit la structure de base, tandis que l'usinage CNC détermine la précision finale. Cette étape se concentre sur des tolérances serrées et définit les dimensions et l'ajustement finaux de la fixation.
Opérations de tournage et de fraisage de précision
L'usinage CNC affine l'ébauche forgée pour obtenir la géométrie finale et les tolérances de filetage, telles que l'ajustement de filetage de classe 2A ou 3A. Les étapes d'usinage typiques comprennent :
• Mise en forme finale de la tête de boulon
• Usinage de douilles hexagonales, d'entraînements Torx ou de caractéristiques à bride
• Détails des chanfreins et du dessous de la tête
• Contrôle précis du pas de filetage et des tolérances dimensionnelles
Ces opérations garantissent que la fixation répond à des exigences strictes en matière d'ingénierie et d'assemblage.
Usinage léger pour applications hautes performances
Dans les applications moto, vélo et automobile, les boulons en titane usinés CNC intègrent souvent des caractéristiques permettant de réduire le poids, telles que :
• Têtes de boulons percées
• Structures à boulons creux
• Conception de têtes à masse réduite
Ces caractéristiques contribuent à réduire les masses en rotation et non suspendues, ce qui est particulièrement important pour les applications hautes performances. Elles sont également fréquemment spécifiées dans la conception de fixations en titane sur mesure.
Traitement thermique du titane de grade 5
Le traitement thermique est une étape clé du processus de fabrication des boulons en titane, bien qu'il soit souvent sous-estimé dans la production de fixations.
Après usinage, les fixations de classe 5 sont généralement soumises à un traitement de mise en solution et à un vieillissement. Ce procédé augmente la résistance à la traction et contribue à réduire les contraintes résiduelles introduites lors de l'usinage.
Un traitement thermique approprié est essentiel pour obtenir les propriétés mécaniques attendues des fixations en titane de qualité aérospatiale. Il influe directement sur la limite d'élasticité, la résistance à la fatigue et la stabilité dimensionnelle à long terme.

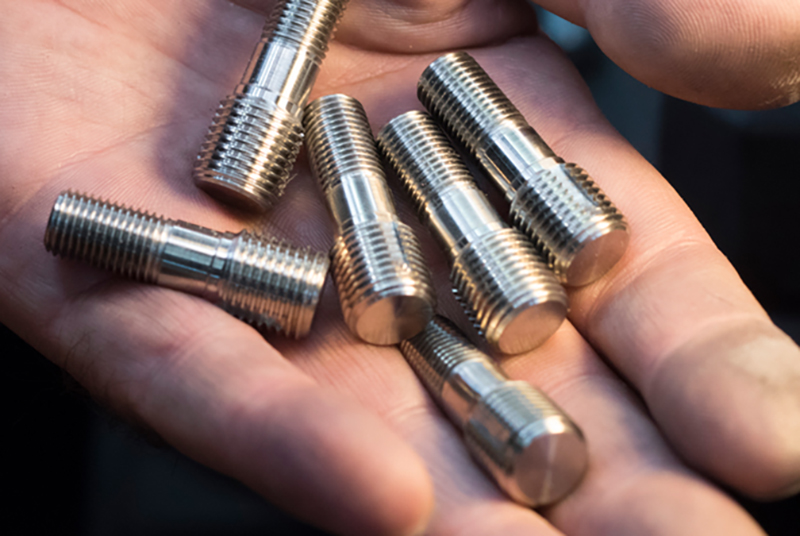

Roulage de filetage vs coupe de filetage
La formation du filetage a un impact direct sur la résistance et la tenue à la fatigue des fixations.
Pourquoi le filetage roulé est préférable
La plupart des fixations de haute qualité sont fabriquées par roulage de filetage plutôt que par usinage. Les filetages roulés offrent une résistance et une performance plus constantes sous charge.
Le roulage de filetage est un procédé de formage à froid qui déplace la matière au lieu de l'enlever :
• L’écrouissage augmente la dureté superficielle au niveau des racines des filets.
• Les contraintes résiduelles de compression contribuent à résister à l'amorçage des fissures
• Un profil de filetage plus lisse réduit la friction lors de l'installation
Pour les fixations de production, les filetages roulés offrent une durabilité supérieure et une durée de vie plus longue sous charge cyclique.
Lorsque le filetage est encore utilisé
Le filetage par coupe est encore utilisé dans certains cas :
• Production en petits lots
• Tailles de filetage personnalisées
• Prototypage et applications spécialisées
Le filetage par coupe offre une plus grande flexibilité. Cependant, le filetage par roulage reste le meilleur choix pour la production à grande échelle.
Finition de surface des boulons en titane
La finition de surface est l'étape finale du processus de fabrication des boulons en titaneCela influe à la fois sur l'apparence et les performances fonctionnelles, notamment la résistance à la corrosion, la durabilité de la surface et la stabilité à long terme.
Boulons en titane poli
Le polissage crée une surface brillante et réfléchissante. Il met en valeur l'aspect métallique naturel du titane et est principalement utilisé lorsque l'esthétique est importante.
Finition brossée/satinée
Une surface brossée ou satinée réduit la réflectivité et confère un aspect sobre et épuré. Elle est couramment utilisée dans les environnements fonctionnels ou industriels.

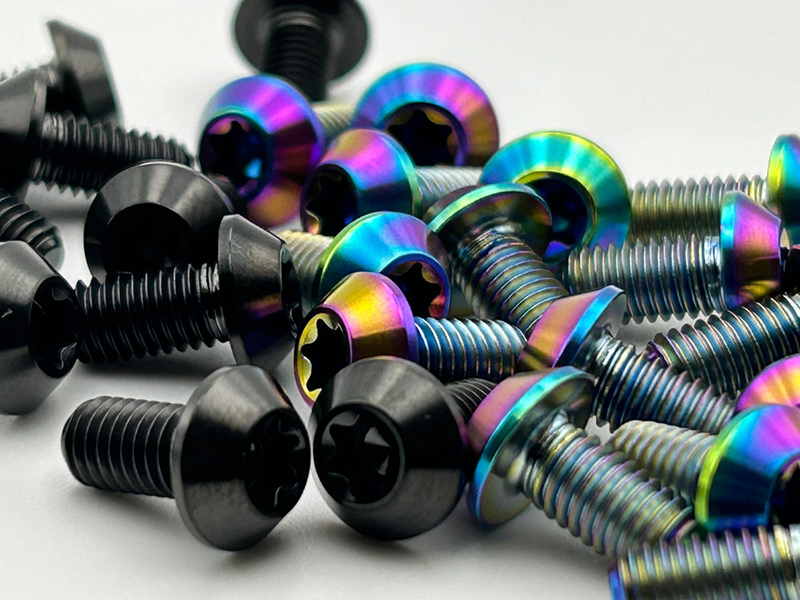

Boulons en titane anodisé
L'anodisation forme une couche d'oxyde contrôlée à la surface du titane.
• Procédé électrochimique plutôt qu'un revêtement appliqué
• La couleur est déterminée par l'épaisseur de l'oxyde.
• Aucun risque de pelage ou d'écaillage
Il est souvent utilisé lorsque la résistance à la corrosion et l'aspect visuel sont tous deux requis.
Boulons en titane noir (PVD)
Le dépôt physique en phase vapeur (PVD) permet d'obtenir une surface noire dense et résistante à l'usure. Il offre une bonne durabilité et conserve un aspect stable même dans des conditions exigeantes.
Choisir la finition adaptée à votre application
Différentes applications requièrent différentes propriétés de surface. Le tableau suivant fournit un aperçu rapide :
Application — Finition recommandée
Motos d'exposition — Polies ou anodisées arc-en-ciel
Motos de course — Anodisées ou PVD noir
Équipement industriel — Brossé ou satiné
Finitions automobiles — Polies ou noires
Le choix de la finition appropriée garantit que la fixation réponde aux exigences fonctionnelles et visuelles du processus de fabrication des boulons en titane.
Le processus de fabrication des boulons en titane transforme l'alliage de titane en fixations haute performance grâce à une série d'étapes contrôlées.
Le choix des matériaux définit les propriétés de base, le forgeage assure l'intégrité structurelle, et l'usinage, le traitement thermique et le roulage du filetage déterminent la précision et la durabilité. La finition de surface complète la fixation, tant sur le plan fonctionnel qu'esthétique.
La compréhension de ces étapes aide les ingénieurs et les acheteurs à choisir les fixations en toute confiance pour des applications exigeantes.
FAQ
Les boulons en titane sont-ils forgés ou usinés ?
La plupart des boulons en titane produits en série sont d'abord forgés, puis usinés par commande numérique pour obtenir des dimensions et des tolérances précises.
Les couleurs du titane anodisé sont-elles permanentes ?
Oui. La couche d'oxyde fait partie intégrante de la surface, elle ne se décolle ni ne s'écaille donc dans des conditions d'utilisation normales.
Les boulons en titane sont-ils plus résistants que ceux en acier ?
Les alliages de titane offrent un rapport résistance/poids supérieur à celui de nombreux aciers. Cela les rend adaptés aux applications où le poids est un facteur critique.
Pourquoi les boulons en titane sont-ils plus chers que leurs équivalents en acier ?
Le coût plus élevé des matériaux, le traitement spécialisé, les vitesses d'usinage plus lentes et un contrôle qualité strict contribuent tous à ce prix plus élevé.
