Tableau complet des couples de serrage et guide d'installation des boulons en titane
La maîtrise du couple de serrage des boulons en titane est essentielle pour prévenir le desserrage des assemblages ou les ruptures par fatigue. Un couple de serrage incorrect est l'une des causes les plus fréquentes de défaillance des fixations en titane en conditions réelles d'utilisation. De nombreux problèmes d'installation surviennent car les valeurs de couple prévues pour les fixations en acier sont appliquées directement au titane. Le comportement du titane lors du serrage étant différent, un contrôle précis du couple est crucial.

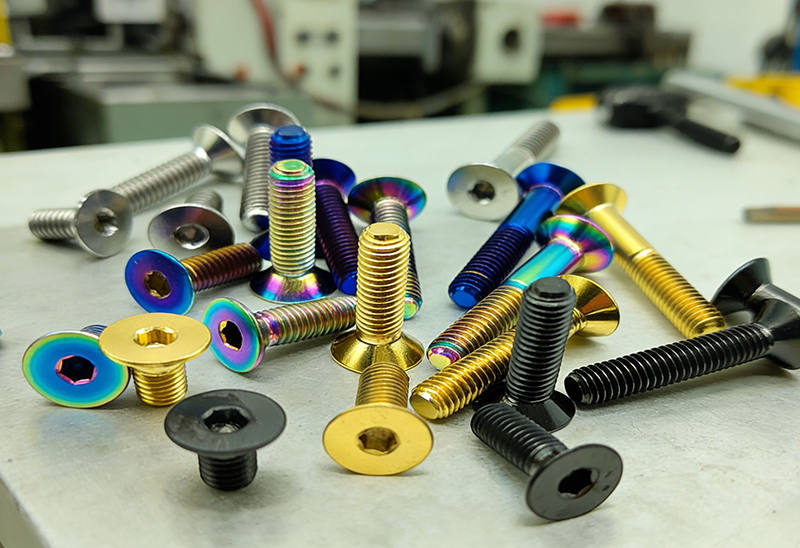

Ce guide explique les principes fondamentaux du couple de serrage et présente les meilleures pratiques d'installation. Il fournit également des conseils pratiques. Tableau de couple de serrage des boulons en titane pour les ateliers et les équipes d'ingénierie travaillant avec des fixations de grade 5 (Ti-6Al-4V).
Pourquoi un couple de serrage approprié est essentiel pour les boulons en titane

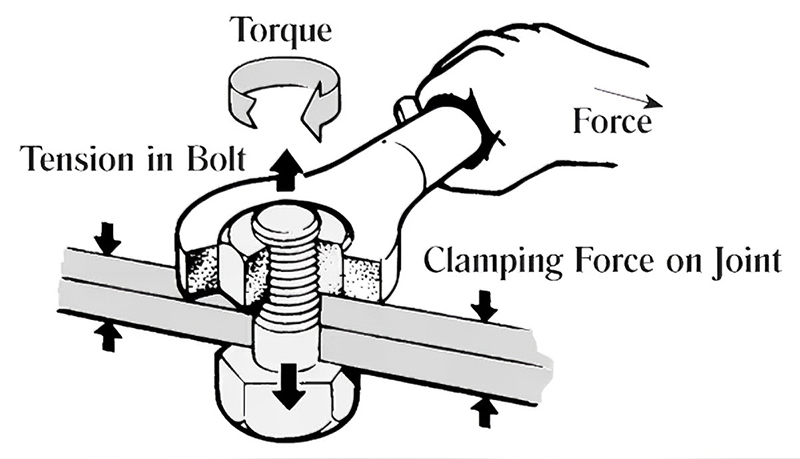

Lors du serrage d'une fixation, l'objectif n'est pas de donner l'impression que le boulon est bien serré. Le véritable objectif du couple de serrage est de créer une force de serrage, également appelée précharge. Cette force de serrage maintient les pièces comprimées et stables sous l'effet des vibrations et des charges dynamiques.
Si le couple de serrage des boulons en titane est trop faible, l'assemblage perd sa précontrainte et se desserre progressivement. Ceci entraîne souvent une fatigue et, à terme, une rupture. Si le couple est trop élevé, le boulon risque de s'étirer au-delà de sa limite élastique, ce qui fragilise durablement le filetage. Le titane présente une plage de serrage admissible plus étroite que l'acier, ce qui rend la précision essentielle.
Le module de Young joue un rôle important. La faible rigidité du titane implique qu'il s'allonge davantage sous une même charge, ce qui rend le maintien de la précharge très sensible à la précision de l'installation. C'est pourquoi le contrôle du couple est particulièrement crucial pour les spécifications de couple du Ti-6Al-4V.
Pourquoi le couple de serrage des boulons en titane diffère-t-il de celui des boulons en acier ?
De nombreux installateurs réutilisent par erreur les spécifications de couple de serrage des vis en acier. C'est une cause majeure d'échec d'installation.
Le faible module d'élasticité du titane entraîne une plus grande déformation sous charge. Son coefficient de frottement plus élevé signifie également qu'une plus grande partie du couple de serrage est perdue par frottement plutôt que convertie en précharge.
Un frottement élevé augmente également le risque de grippage. Lors du serrage, la couche d'oxyde protectrice peut se rompre, permettant ainsi aux filets de se souder à froid sous la pression.
Il est important de comprendre ces risques liés au frottement avant de consulter un tableau de couples de serrage pour les boulons en titane.
Tableau complet des couples de serrage des boulons en titane de grade 5 (Ti-6Al-4V)
Ce qui suit Tableau de couple de serrage des boulons en titane Ce document fournit les spécifications de couple générales pour les fixations métriques courantes utilisées dans les applications de motocyclisme et de mécanique légère. Ces valeurs sont basées sur du titane de grade 5.
Remarque : Les valeurs de couple lubrifié sont généralement de 20 à 30 % inférieures au couple à sec.
Installation à sec (sans lubrification)
| Taille du boulon | Couple (Nm) |
| M5 | 5-6 |
| M6 | 9-10 |
| M8 | 22-24 |
| M10 | 44-48 |
| M12 | 75-80 |
Filetages lubrifiés (enduit anti-grippage)
| Taille du boulon | Couple (Nm) |
| M5 | 4-5 |
| M6 | 7-8 |
| M8 | 17-19 |
| M10 | 33-36 |
| M12 | 56-60 |
L'utilisation d'un enduit anti-grippage à base de cuivre est fortement recommandée (par exemple, l'enduit anti-grippage au cuivre Permatex). Ce tableau de couples de serrage pour boulons en titane sert de référence, mais la conception de l'assemblage et les coefficients de sécurité doivent toujours être pris en compte.
Comment calculer le couple de serrage des fixations en titane
En pratique, le couple peut être estimé à l'aide d'une équation simplifiée :
T = K × D × F
Où:
T = couple de serrage
K = coefficient de couple (facteur de frottement)
D = diamètre du boulon
F = précharge souhaitée
Pour les filetages secs, K ≈ 0,20. Avec un enduit anti-grippage pour les boulons en titane, K tombe généralement à ≈ 0,15.
Cela explique pourquoi les valeurs de couple lubrifiées sont inférieures de 20 à 30 %. Comprendre le comportement du frottement est essentiel. Cela permet d'éviter un serrage excessif lors de l'utilisation d'un tableau de couples de serrage pour boulons en titane.
Exemple : un boulon d'étrier de frein M8 nécessitant une précharge de 12 kN produit des valeurs de couple très proches des recommandations du tableau lorsque de la graisse anti-grippage est appliquée.

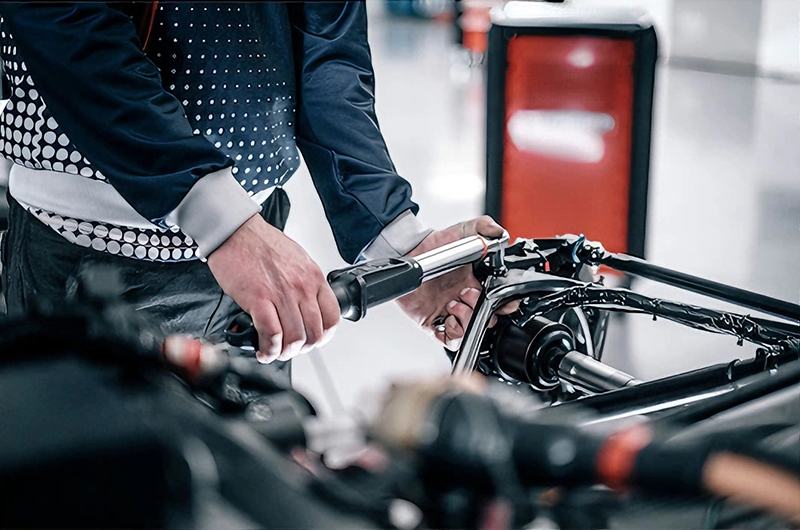

Meilleures pratiques pour le serrage des boulons en titane
Une installation correcte prévient le grippage et garantit une fiabilité à long terme. L'utilisation d'un tableau de couples de serrage pour boulons en titane, associée à des procédures appropriées, améliore considérablement la régularité de l'installation.
- Appliquer un lubrifiant anti-grippage à base de cuivre
- Utilisez des rondelles trempées pour stabiliser le frottement.
- Utilisez une clé dynamométrique étalonnée
- Évitez autant que possible la pose à sec
- Resserrer progressivement par étapes
- Revérifiez le couple de serrage après le premier cycle de chauffe
Ces étapes réduisent considérablement le risque d'endommagement du filetage.
Exigences de couple dans les applications moto
Les préparations de motos performantes utilisent fréquemment des fixations en titane pour réduire le poids et résister à la corrosion. Les mécaniciens s'appuient sur… Tableau de couple de serrage des boulons en titane pour les composants critiques :
- boulons d'étrier de frein
- boulons du couvercle du moteur
- Matériel de recul et de châssis
- Composants de suspension
En compétition de haut niveau, le serrage correct des boulons en titane garantit une stabilité optimale de la moto, une réactivité irréprochable et un avantage compétitif sur la piste.
Conseils d'installation finale
Les fixations en titane nécessitent des couples de serrage différents de ceux de l'acier. En utilisant un outil fiable Tableau de couple de serrage des boulons en titaneLes ingénieurs et les ateliers peuvent ainsi installer les fixations en toute confiance et éviter les défaillances coûteuses.
Pour obtenir des spécifications détaillées ou pour commander en gros des fixations en titane destinées aux applications moto et d'ingénierie, n'hésitez pas à contacter notre équipe pour obtenir une assistance technique.
FAQ
Puis-je réutiliser des boulons en titane après les avoir serrés au couple prescrit ?
La réutilisation des boulons en titane dépend des conditions de charge et des résultats d'inspection. Avant toute réutilisation, vérifiez toujours l'état du filetage (usure ou allongement) et resserrez soigneusement pour rétablir la force de serrage adéquate.
Un couple de serrage incorrect peut-il endommager les boulons en titane ?
Un couple de serrage incorrect peut desserrer ou sursolliciter les boulons en titane. Respectez toujours le couple recommandé et serrez progressivement pour assurer une précharge adéquate.
Références
• Manuel de conception des fixations de la NASA (RP-1228)
• Norme ISO 16047 relative aux essais de couple de serrage des fixations
• Manuel des machines, sections sur l'ingénierie des fixations
